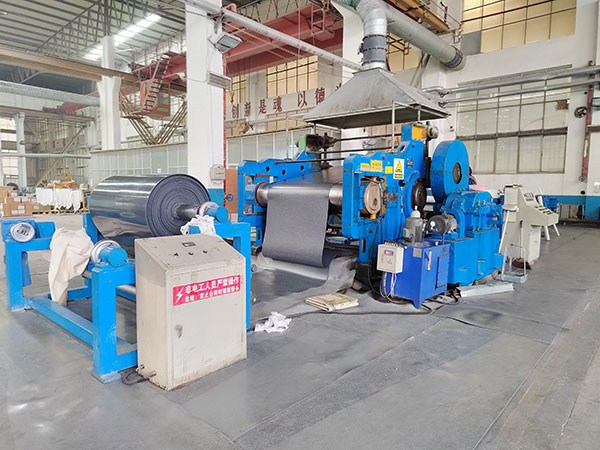

Máquina Rotocure

Aplicación:
La máquina de rotocure se utiliza para la vulcanización de láminas de goma utilizadas en cintas transportadoras, láminas de caucho y tejido cauchutado.

Volumen de suministro:
Dispositivo de apagado
1set
Dispositivo de pre estiramiento 1set
Plataforma de trabajo frontal 1set
Estructura principal Marco 2 set
Rodillo de vulcanización 1set
Rodillos suplementarios 3sets
Dispositivo de cilindro de aceite de tensión 2piezas
Dispositivo de corrección 1set
Ajuste de pinza 2sets
Sistema hidráulico 1set
Bancada 1pieza
Otros accesorios 1set
Dispositivo de rebobinado
1set
Cabina de control eléctrico 1pieza
Caja de operaciones 2piezas

Suministro del cliente:
Cinturón de acero;
Cable fuera de la caja de la operación y gabinete eléctrico;
Tuberías fuera de la junta rotatoria;

Detalles técnicos:
Modelo DLG-700 DLG-900 DLG-1100 DLG-1200
Máx. Anchura del producto (mm) 1200 ~ 1600 1200 ~ 1600 1400 ~ 2000 1400 ~ 2000
Diámetro del tambor de vulcanización (mm) 700 900 1100 1200
Anchura de trabajo del tambor (mm) 1400 ~ 1800 1400 ~ 1800 1600 ~ 2200 1600 ~ 2200
Fuerza de tracción total de la cinta de presión (t) 38 ~ 49 49 ~ 62 84 ~ 116 92 ~ 126
Velocidad lineal del tambor de vulcanización (m/min) 0.04 ~ 1.12 0.05 ~ 1.42 0.06 ~ 1.8 0.07 ~ 1.95
Presión de vapor (Mpa) 0.6 0.6 ≤ 1.0 ≤ 1.0
Potencia del motor (kW) 4 ~ 5.5 5.5 ~ 7.5 7.5 ~ 11 7.5 ~ 15
Tamaño (mm) 8300×(4400~4830)×2100 8800×(4400~4830)×2350 10000×(4550~ 5150)×2800 10000×(4580~ 5180)×2800
Peso (t) 20 ~ 30 24 ~ 38 36 ~ 45 48 ~ 52

Distribución:
1. Dispositivo de apagado:
Este dispositivo es accionado por un motor, el material enrollado será transferido al dispositivo de pre estiramiento.
2. Dispositivo de pre estiramiento
3. Plataforma de trabajo frontal: Se utiliza para desplegar y depositar productos vulcanizados.

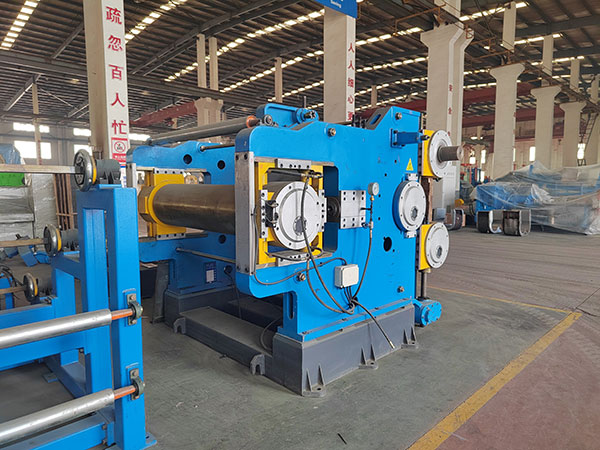

4. Estructura principal de la máquina
4.1 El rodillo de vulcanización de motor de frecuencia se acciona a través de un reductor y acoplamiento de engranaje.

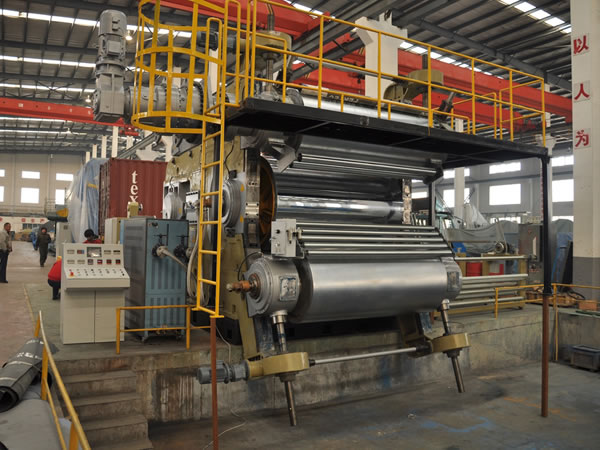

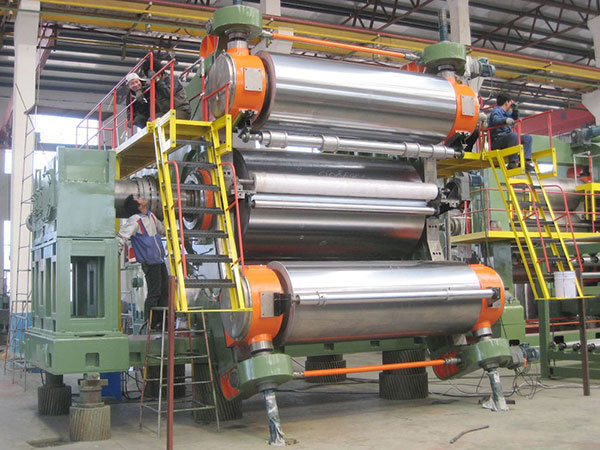

4.2 Hay cuatro rodillos en la máquina rotocure, que son: rollo superior, rollo inferior, rollo de vulcanización y rollo de estiramiento. El rollo de vulcanización es un rodillo de conducción, para rotar otros tres rollos a través de la correa de acero.
El rollo de vulcanización es un tipo de rodillo perforado, por donde el aceite de la conducción o el vapor pueden pasar a través, con la temperatura equilibrada en la superficie de trabajo, la superficie del rodillo es cromada con un grosor del cromo de 0.15-0.2mm, una suavidad de Ra 0.8 en el rodillo superior, y Ra.1.6 en el rollo inferior y rollo de estiramiento.
4.3 Marco: el material es ZG35 después del tratamiento de recocido.
4.4 Bancada: tipo separado, montaje soldado, después del tratamiento de alivio de estrés
